2025年，扁線電機在新能源乘用車領域的滲透率已超80%，預計2026-2027年將進一步提升至90%以上。

在市場需求激增的同時，另一個趨勢也在同步發生：車型多樣化、定子型號碎片化。不同車企、不同車型對定子的內徑、外徑、槽數、層數、pin角形態要求各異。這意味著，扁線電機裝配線不僅要 “跑得快”，還要“換得勤”。

也是在這樣的背景下，切平扭線工序作為扁線定子制造的核心環節之一，成為整線效率的瓶頸。

從“切平”到“免切平”為什么是剛需？

在回答這個問題之前，先看傳統切平工序的三個硬傷。

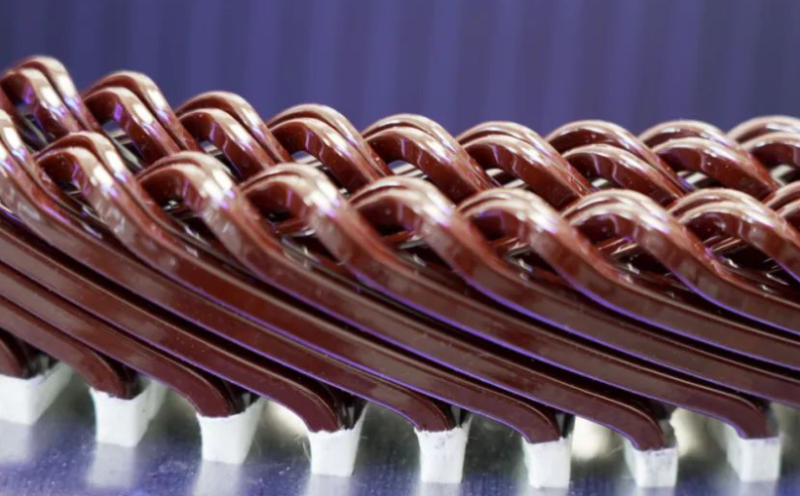

傳統扁線定子扭線工藝路徑通常為：扭頭 → 切平 → 焊接。其中“切平”工序是為了確保端部平齊，滿足后續焊接要求。但這道工序帶來了3個難以忽視的問題：

1.銅屑風險：切平過程會產生銅屑。對于高壓電機或驅動電機而言，銅屑一旦進入定子內部，可能導致絕緣層破損、耐壓失效甚至短路燒毀。

2.額外工時與成本：切平意味著增加一臺專用設備、一次上下料/搬運、一段等待時間。在整線節拍中，這道工序少則數秒、多則十幾秒。

3.尺寸一致性難保證：切削加工本身存在公差，且刀具磨損會進一步影響平齊度。對于多層扁線（如6層、8層、10層），切平后的端部高度一致性往往難以穩定控制在焊接工藝要求的范圍內。

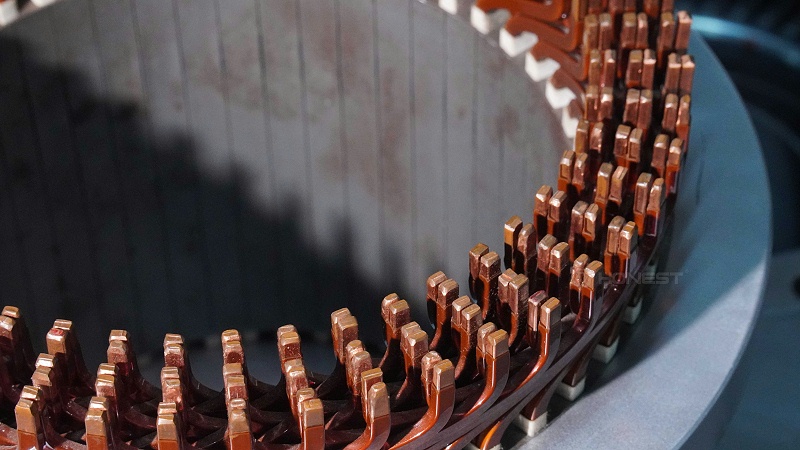

基于以上，“免切平”技術的核心原理是通過優化扭頭軌跡和模具設計，使扁線端部在扭轉后自然達到平齊狀態，無需后道切削。

可以說，免切平的價值很直接：省去切平工序、消除銅屑風險、提升一致性。

手動換模：被忽視的效率黑洞

免切平雖解決了“切平”問題，但工序中還有一個影響效率的手動換模。

給大家還原一個手動換模的真實場景：

生產完一批A型號定子，下一批是B型號；線徑不同、槽數不同、層數不同、扭頭角度不同。設備必須停機，師傅拆螺絲、取下舊模具、裝上新模具、對位、試扭、調參數。

這一整套操作下來，少則半小時，多則一小時。

更麻煩的是，一天換3到5次模并不罕見。

算一筆賬：假設每次換模耗時45分鐘，一天換4次，那就是3小時的純停機時間。再加上試扭產生的廢品（3%~8%），以及依賴?yán)蠋煾到?jīng)驗帶來的人員管理成本，免切平省下來的那點時間，又被手動換?！俺浴被厝チ?。

算到這里，不妨停一下，您的產線，一天換幾次模？

手動換模的賬是算完了。那么，如果把這個環節也自動化，會怎樣？

變成機械手“自動換?！?/span>

首先，先要明確一個邏輯：扭線速度并不是效率的全部，換模能力才是。

若兩臺免切平扭線機，扭線速度相同。但其中一臺需要手動換模，每次換型需要人工拆裝模具、對位、試扭，耗時60分鐘。

另一臺額外新增了自動換模工序，由機械手自動完成模具更換，每次換型約3分鐘，在一天換型4次的生產場景下，后者的有效生產時間多出近4小時。

這才是效率差距的真實來源。

簡單說，沒有自動換模的免切平，只是把“切平的時間”省了，但“換模的時間”還在；而在免切平的基礎上新增一道自動換模工序，是用機械手替代人工完成換模動作，把“換模時間”也干掉了。

兩者疊加，才是扭線工序真正的效率解。

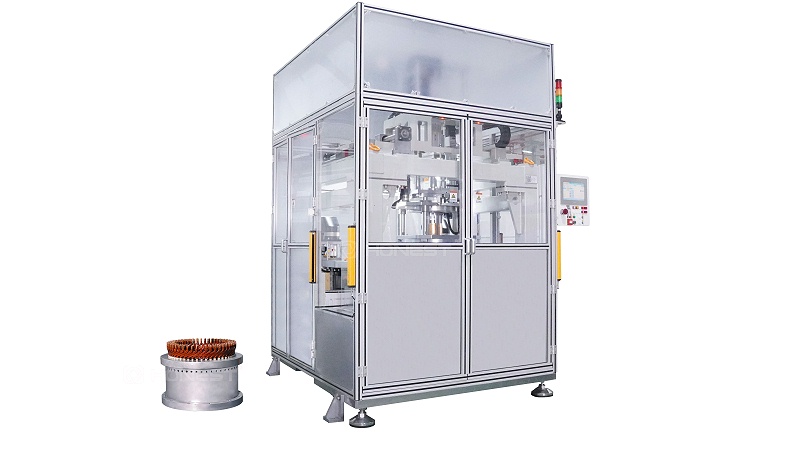

因此，合利士針對扁線電機多品種、高頻換型的生產需求，在免切平扭線機的基礎上，率先將自動換模工序?qū)肓慨a(chǎn)方案。具體從以下五個維度拆解其核心優勢。

優勢一：兼容多種主流線型，覆蓋范圍廣

設備支持X-pin、MINI-pin、H-pin等目前市場上主流的扁線電機線型。不同種類、不同槽數、不同層數的定子，均可在一臺設備上完成扭頭，無需為每種線型配置專用設備。

優勢二：自動換模，換型時間大幅壓縮

換模流程極簡：操作員按下?lián)Q模按鈕，通過機械手自動把當前生產的模具拿出，把另一套模具換進去。整個過程無需人工拆裝螺絲、無需對位、無需試扭。

優勢三：定子尺寸范圍大，且支持定制

合利士免切平自動換模扭線機的覆蓋范圍為：定子內徑：120-200mm；定子外徑：≤300mm。如果您的定子尺寸超出此范圍，可提供特殊定制方案，靈活滿足不同客戶的差異化需求。

優勢四：每一層獨立扭頭，精度高、易設置

對于多層扁線電機定子（如6層、8層、10層），不同層往往需要不同的扭頭角度和軌跡。傳統一體式扭頭模調一層影響全局，調試復雜、精度難以保證。

合利士的設備采用每層獨立扭頭設計：每一層的扭頭參數可獨立設定、獨立控制；工藝人員可以逐層優化，不用為了某一層而妥協其他層；且扭頭后的端部平齊度公差精度小，為后續焊接提供良好條件。

優勢五：柔性化高，綜合成本低

一臺設備兼容多種定子型號，意味著：

1）無需為每個型號配置專用扭頭設備 → 節省設備投資；

2）換型時間短、廢品率低 → 小批量訂單也能盈利

3）非常適合多品種共線生產、研發試制、小批量快反產線

綜合來看，免切平扭線機上新增一道自動換模工序，不僅解決了“免切平”帶來的工藝優化問題，更用機械手替代人工換模，解決了“怎么換得快”的柔性生產問題。

回顧全文，可以看到扁線電機市場需求的多樣化成常態，傳統切平工序存在銅屑、工時、一致性三大痛點，催生了免切平設計。

免切平雖解決了切平問題，但手動換模成為新的效率瓶頸。而新增自動換模工序，用機械手替代人工換模，從根本上解決了換型慢、廢品高、依賴?yán)蠋煾档膯?wèn)題。

兩者疊加，才是效率剛需的完整答案。
