人形機器人產業爆發，空心杯電機逐漸進入行業焦點。隨之而來的，是一個被反復問到的問題：“你們家能不能做空心杯電機的組裝？”

能。但我們更想聊的，不是“能不能做”，而是“怎么做才更好”。

在接觸了大量客戶需求后，我們發現一個現象：不少剛進入空心杯電機領域的企業，對于真正決定電機性能的關鍵工序——線圈繞線，往往是一個模糊概念。

知道線圈繞線很重要，但具體難在哪里、哪些環節最考驗工藝、不同方案之間有什么區別，卻少有深入探討。

線圈繞線，到底特殊在哪里？

空心杯電機與普通電機的最大差異，在于線圈結構。

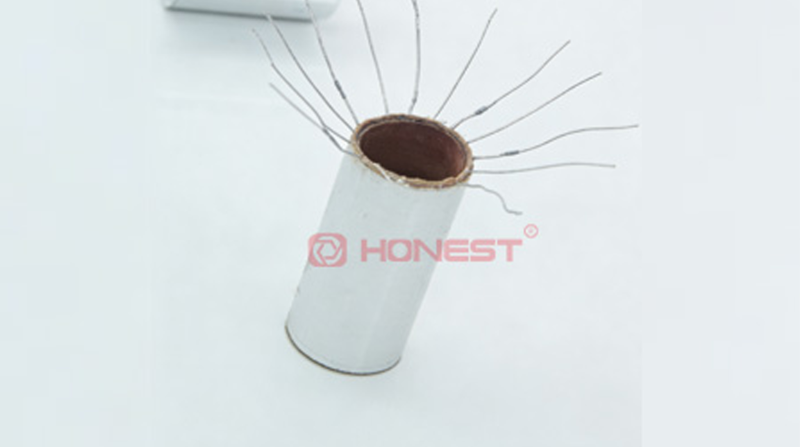

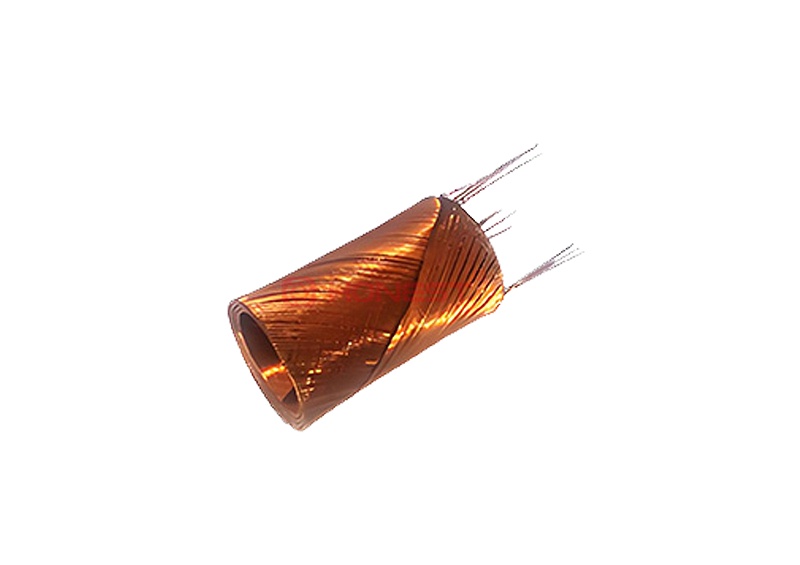

普通電機的線圈繞在鐵芯或骨架上，有支撐、易成形。而空心杯電機的線圈是自支撐、無骨架的空心圓柱體，它的成形質量是直接決定了電機的電氣性能、機械性能、可靠性以及自動化難度。

而在繞線工序的各個環節中，加熱整圓恰恰是對最終質量影響最深遠的環節。

下面，我們就從加熱整圓這個細節切入，與大家分享我們在這一環節的思考與實踐。

從繞制到整圓，線圈是如何成型？

目前，行業主流的空心杯電機線圈生產工藝，大致可分為以下幾個步驟：

丨繞線圈→貼膠→壓扁→剪尾線→加熱→整圓→下料

其中，前幾道工序決定了線圈的初始形態與電氣連接，而“加熱”與“整圓”是決定線圈最終真圓度、結構一致性以及長期可靠性的核心環節。

線圈在繞制、壓扁后，內部會存在一種復雜的殘余應力（簡單來說，就是材料內部“憋著一股勁兒”，總想彈回原來的形狀。）若不消除，直接整圓會導致回彈嚴重、真圓度難保證；若強行定型則可能損傷漆包線絕緣層，造成耐壓下降。

要消除這股“勁兒”，關鍵在于讓材料“放松”下來。自粘性漆包線有一個特性：當溫度升高到特定范圍時，其粘合層會軟化，材料內部的分子鏈獲得足夠活動能力，殘余應力得以釋放。

因此，行業普遍采用加熱后再整圓的工藝，通過熱量讓自粘性漆包線的粘合層軟化，消除應力，使線圈在整圓時能夠均勻流動并定型。

但問題來了：怎么加熱？

目前行業內常見的線圈加熱整圓方式主要有以下幾種：

·熱風加熱：用熱風吹向線圈，溫度相對均勻，但加熱速度慢，易受環境氣流影響，溫控精度較低。

·紅外加熱：非接觸式，升溫快，但線圈不同部位受熱可能不均，尤其對復雜形狀線圈容易產生局部過溫。

·整體烘箱加熱：批量處理，一致性較好，但無法與整圓工序在線聯動，降溫后再整圓會損失部分熱定型效果。

從上述對比中不難看出，現有的加熱方式各有局限，其根源都在于“加熱”與“整圓”在時間和空間上的分離。

那么，有沒有一種方式，能讓線圈在整圓的同時完成均勻加熱？

有。我們所采用的是：通過加熱夾爪后由熱傳導至線圈后再整圓。

具體來說，通過夾爪直接將熱量傳遞給線圈，同時施加機械壓力，實現線圈的定型與粘結。

為什么這種方式可行？

第一，極低溫度梯度：熱傳導路徑極短，熱阻小，線圈整體受熱非常均勻。相比熱風或紅外加熱，這種方式能有效保護漆包線絕緣層，避免因局部過熱導致的絕緣層損傷。

第二，即時整圓定型：邊加熱邊整圓，材料在最佳軟化狀態下完成塑性變形與定型。相比烘箱冷卻后再整圓的方式，這種同步加熱整圓的方式能顯著提升線圈的真圓度、軸向垂直度等關鍵尺寸的一致性。

第三，生產效率高：加熱與整圓同步完成，無需單獨的加熱工位，極大提升了生產節拍，適合高速自動化生產線。

第四，適應高要求場景：對于需要高轉速、響應快、壽命長的場景（如人形機器人靈巧手、電動夾爪），該方式能確保每一次加熱整圓都在最佳的熱-力耦合條件下進行，從而顯著提升電機的長期可靠性和性能穩定性。

但，不是“能加熱就行”，而是“如何加熱才更穩”

空心杯電機的線圈工藝，從來不是“能加熱就行”，而是“如何加熱才更穩、更準、更持久”。

尤其當應用場景指向人形機器人的手指關節時，每一次微小的溫度控制、每一次整圓的壓力與時機，都直接關系到電機在數十萬次動作中的一致性表現。

夾爪熱傳導加熱整圓，作為一種兼顧溫度均勻性、結構一致性、生產節拍與工藝可控性的工程選擇。它在熱-力-材料耦合控制上的精細度，使其在當前對微型電機要求最苛刻的場景中，展現出明顯的適配優勢。

也正是基于對這類工藝細節的持續打磨，我們才得以將繞線工序中的每一個關鍵環節，都轉化為可落地、可復制的自動化解決方案。

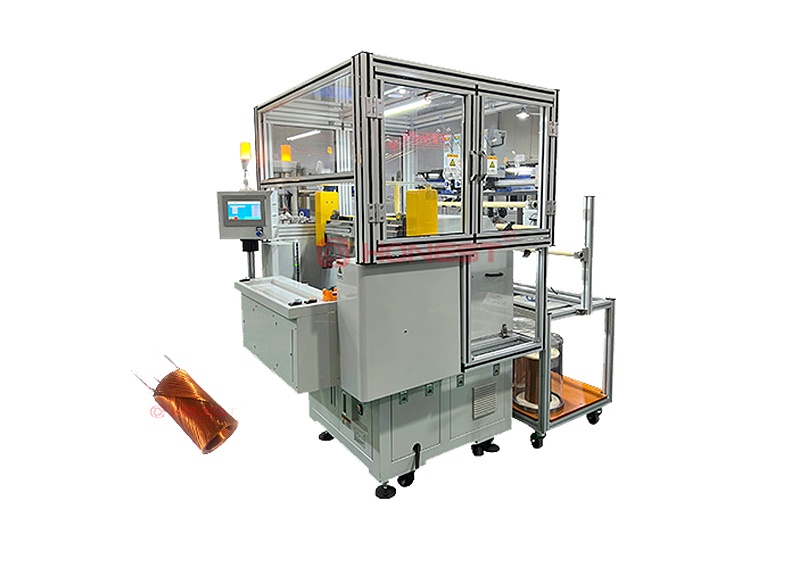

合利士作為電機智能裝備研發與生產設備的企業，我們也服務于人形機器人、空心杯電機及無框力矩電機裝配自動化設備的研發制造，在高精度繞線、線圈與磁鋼裝配自動化、整線集成與 MES對接等環節積累了豐富經驗。

如果您正在為人形機器人、空心杯電機、無框力矩電機等項目評估的電機自動化裝配方案，歡迎與我們交流。

此外，我們更希望您能來合利士實地考察，看看我們的設備、聊聊您的需求，也許能碰撞出一些新的思路。
