扁線電機X-Pin繞組技術命名的由來

作者：合利士編輯：合利士來源： m.h1z1-ru.com 發布日期： 2023.10.13

信息摘要：

X-i逐漸成為新能源電驅行業關注的焦點，聯電，匯川都在宣布在開發X-i電機。相較于H-i與I-i，X-i的端部高度更低，這就表明電機體積可以…

X-pin逐漸成為新能源電驅行業關注的焦點，聯電，匯川都在宣布在開發X-pin電機。

相較于H-pin與I-pin，X-pin的端部高度更低，這就表明電機體積可以進一步縮小，功率密度進一步提高。

什么是X-pin

X-pin是屬于扁線電機的一種，目前市面上常見的扁線電機有I-pin和H-pin，共同點就是焊接段需要留一小段直線段，這樣會增加定子繞組端部高度。X-pin就是去掉該直線段，降低端部高度，讓電機定子更加緊湊。

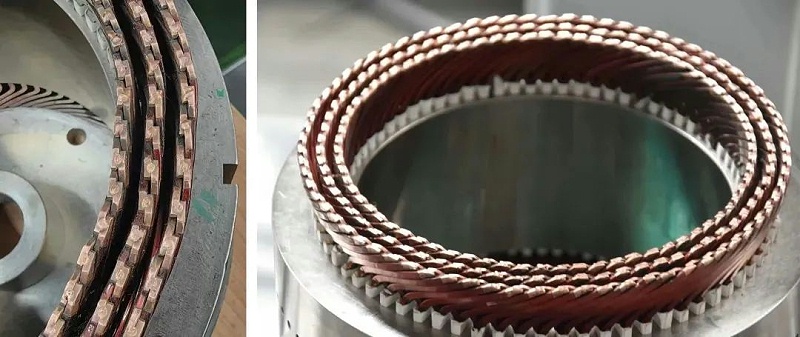

扁線電機X-pin

那為什么要命名為X-Pin繞組呢？

X-Pin繞組的命名與其繞組成型工藝息息相關，X-pin因其焊點處兩根銅線搭接呈“X”形而得名，X-pin是在I-pin和Hair-pin工藝的基礎上發展起來的，其繞組的成型工藝、焊點的頭部形狀、焊點焊接工藝都各有不同，但最終的目都是為了縮短繞組端部的高度，所以X-Pin繞組逐漸成為該類技術的統一命名。
