扁線定子切平機

定子切平機設備跟前后機頭銜接使用傳仔+輸送線的方式，主要完成焊接治具自動開夾、定子自動入焊接治具，自動切頭等。定子切平機采用模塊化、柔性化的設計，使得該方案應用更加靈活，具有廣泛的產品兼容性，大大降低企業的生產換型成本，提高企業的競爭優勢。

服務熱線： 0755-21044479

在線咨詢

設備簡介 / Introduction

設備展示Product Display

1

設備上有定子入焊接治具的壓入檢測，實時監控。
2

自動切斷銅線，設備上有刀具壽命監控，報警功能。
3

配套MES系統，實現生產狀態動態信息看板、排產、物料配送等功能。

4

切線頭前，用治具固定夾緊線頭，避免線頭在切削過程中變形，造成線頭位置不一致。
5

采用模具刀徑切或銑刀刮銑方式切線頭，保證切削后線頭高度一致性，有負壓機構吸走銅屑。
6

多工位切頭配置，通用性強。

點擊查看相關視頻

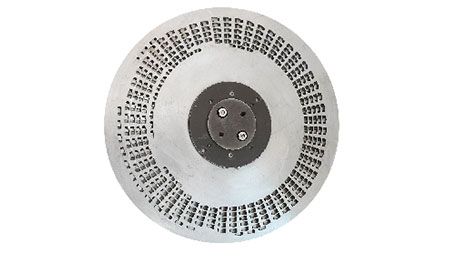

模具圖

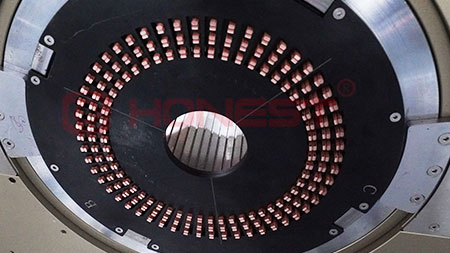

切平圖

設備參數 Product parameter

功能	參數
生產效率	＜90s/pcs
良品率	≥98%
電壓	AC 220V/380V 50HZ
氣壓	0.45MPa～0.65MPa
功率	6KW
自動化程度	全自動
控制方式	PLC + HMI
外觀尺寸	1700(L)2500(W)2000(H)mm
應用領域	扁線電機
